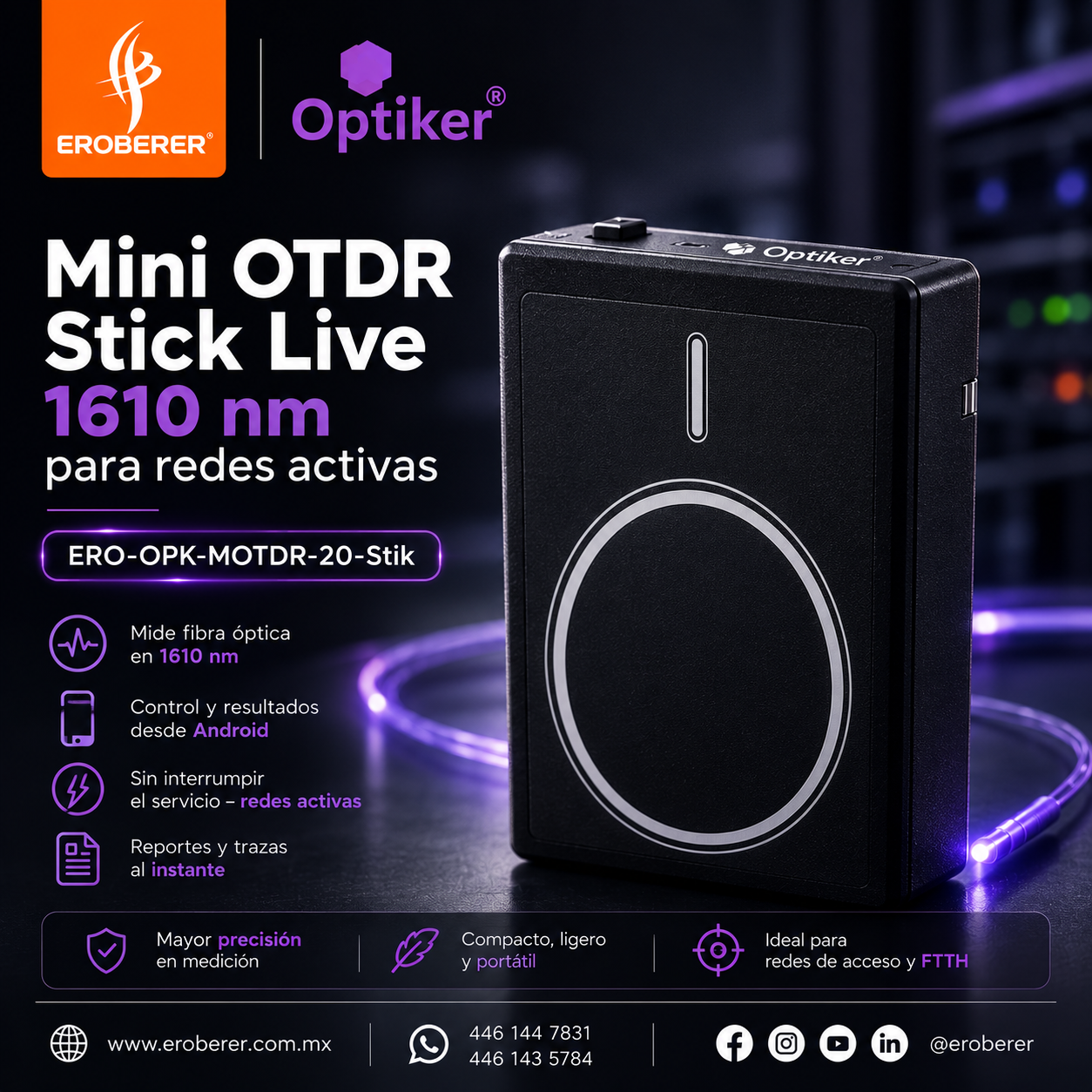

El Mini OTDR Stick Live Optiker es un reflectómetro óptico compacto que se conecta a un teléfono Android mediante USB Type-C para visualizar trazas, eventos y pérdidas en enlaces de fibra óptica. Esta variante trabaja a 1610 nm e incorpora filtro para realizar mediciones en redes activas compatibles, por lo que facilita el diagnóstico y mantenimiento sin depender de un OTDR de formato convencional.

Características principales

Longitud de onda de 1610 nm con filtro para pruebas en redes ópticas activas compatibles.
Rango dinámico de 20 dB, que debe evaluarse junto con la pérdida total, los divisores y la cantidad de eventos.
Zona muerta de evento de 1.5 m y zona muerta de atenuación de 4.5 m.
Operación desde una aplicación Android mediante USB Type-C, con modos automático, manual y en tiempo real.
Generación de reportes PDF y almacenamiento de archivos SOR para documentar las mediciones.

Aplicación

Está orientado a operadores ISP/WISP, integradores y cuadrillas que requieren revisar enlaces FTTx, localizar cortes, identificar eventos reflectivos y analizar pérdidas en última milla. Su alcance práctico se estima entre 20 y 40 km según la pérdida acumulada, los niveles de división, el ancho de pulso y el estado de la red; por ello, la distancia no debe interpretarse como un valor garantizado para cualquier enlace.

Características Técnicas

Características Técnicas:

Característica	Especificación
Longitud de onda de trabajo	1610 nm
Filtro para red activa	Sí; para medición en redes ópticas activas compatibles
Rango dinámico	20 dB
Alcance práctico orientativo	20 a 40 km, según pérdida acumulada, divisores, eventos y estado de la red
Zona muerta de evento	1.5 m
Zona muerta de atenuación	4.5 m
Escalas de prueba seleccionables	500 m, 1 km, 2 km, 5 km, 10 km, 20 km, 40 km y 60 km
Ancho de pulso	3 ns a 20 μs
Modos de prueba	Automático, manual y tiempo real

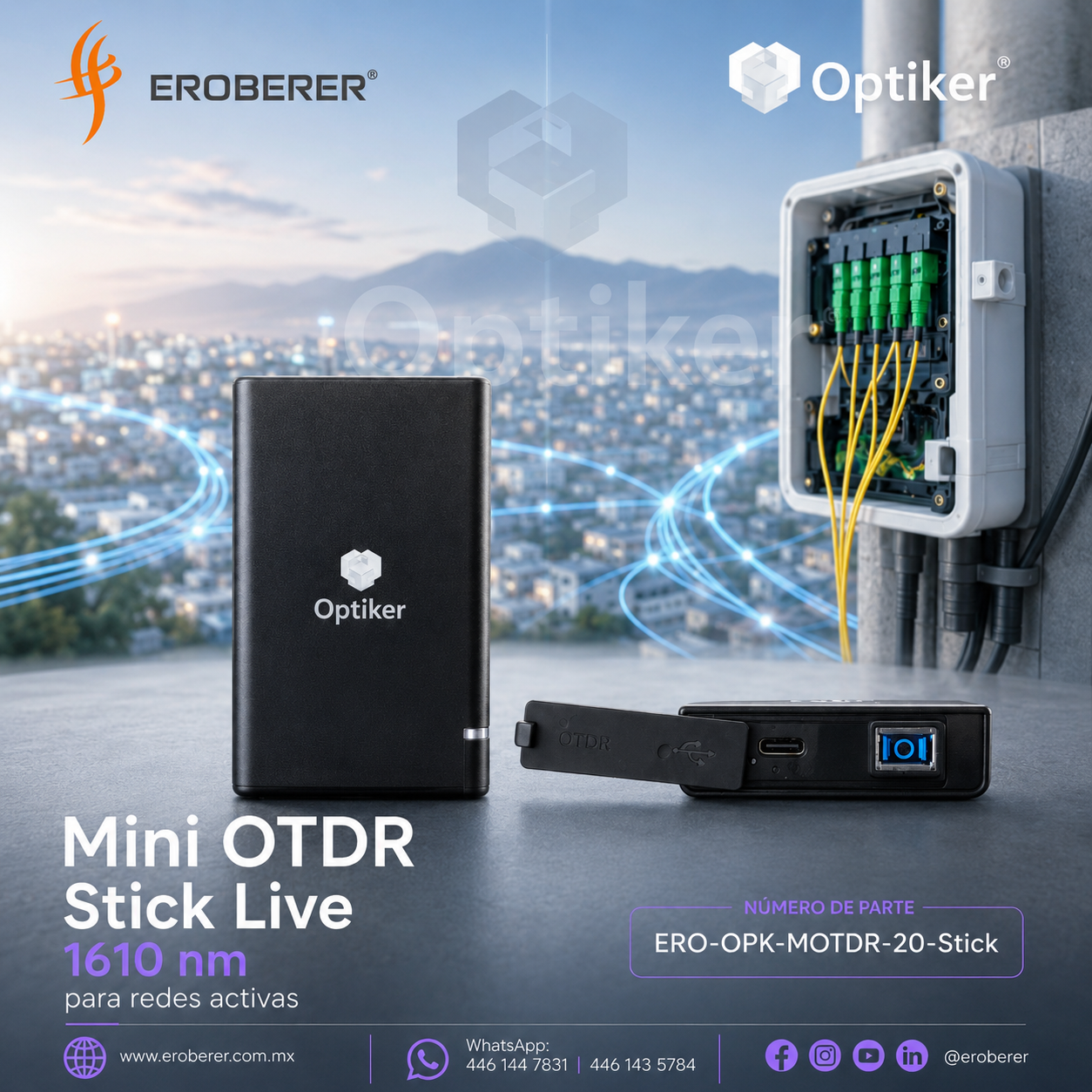

Interfaz eléctrica	USB Type-C
Sistema de operación	Aplicación para teléfono Android
Resultados y documentación	Visualización de trazas y eventos, reportes PDF y archivos SOR
Temperatura de operación	-10 °C a +50 °C
Dimensiones	85.8 × 60.8 × 18 mm

Criterio de selección: los 20 dB y la escala seleccionable no garantizan por sí solos una distancia determinada. La capacidad real depende del presupuesto óptico, la división, los eventos y la condición del enlace.

Preguntas Frecuentes

Preguntas frecuentes

¿Puede medir una red de fibra óptica mientras está activa?

Sí. Esta variante utiliza 1610 nm y filtro para medición en redes activas compatibles. Antes de usarla debe confirmarse que la arquitectura, los filtros y los componentes de la red admiten pruebas a esa longitud de onda.

¿Cuál es su alcance real de medición?

Como referencia práctica, puede utilizarse en enlaces de aproximadamente 20 a 40 km. El alcance depende de la pérdida total, divisores ópticos, conectores, empalmes, reflectancia y condición de la fibra.

¿Los 20 dB equivalen a una distancia específica?

No. El rango dinámico expresa la capacidad del OTDR para trabajar a través de pérdidas acumuladas. Un enlace corto con alta división puede ser más exigente que uno largo con pocas pérdidas.

¿Qué eventos puede ayudar a identificar?

Puede mostrar la distancia y el comportamiento de eventos como conectores, empalmes, pérdidas, reflexiones y cortes. La causa final debe confirmarse con inspección y mediciones complementarias cuando corresponda.

¿Cómo se visualizan las mediciones?

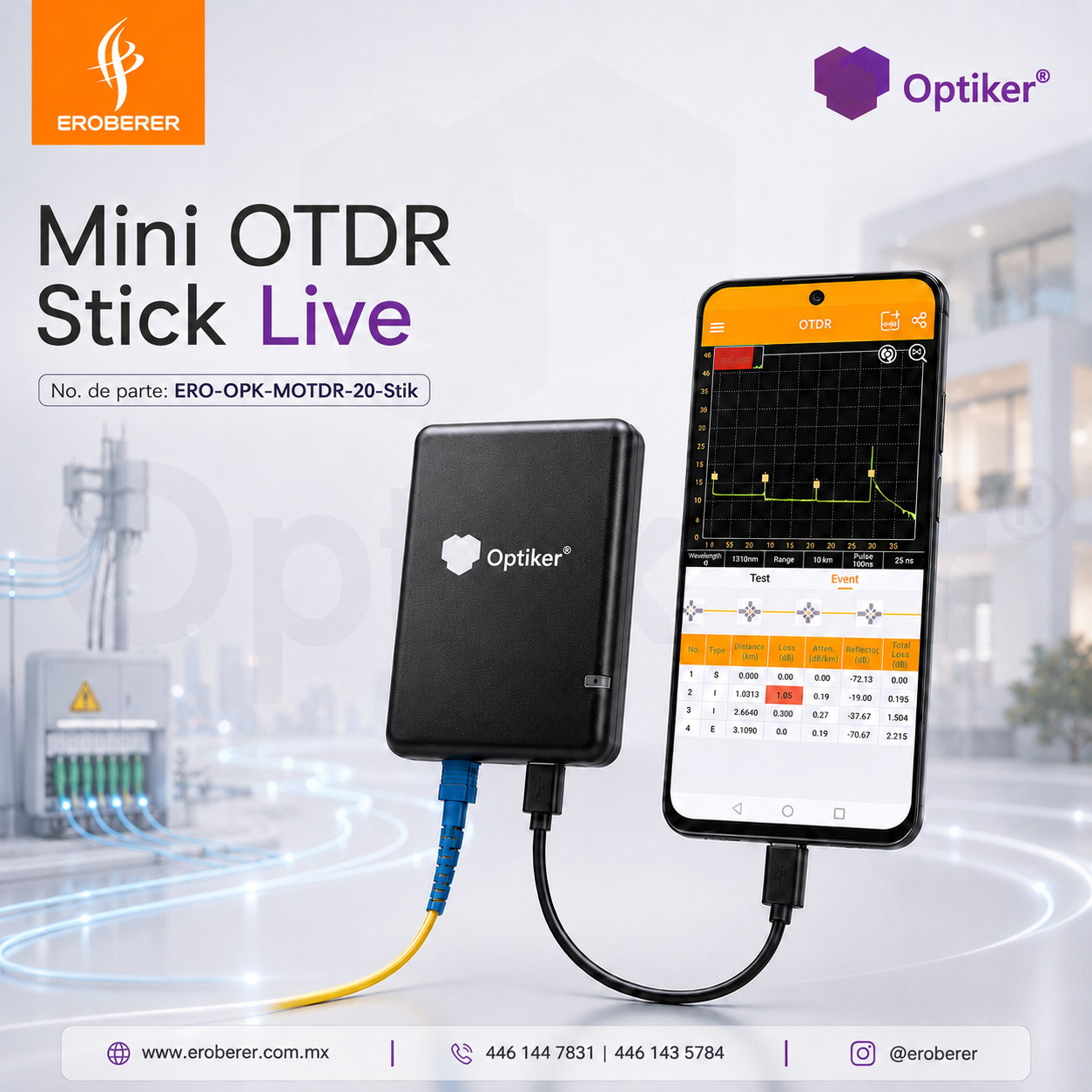

El equipo se conecta mediante USB Type-C a un teléfono Android y utiliza una aplicación para mostrar la traza, el mapa de eventos y los resultados de la prueba.

¿Qué modos de prueba incorpora?

La plataforma documenta modos automático, manual y en tiempo real. El modo manual permite ajustar parámetros según la longitud y condición del enlace.

¿Qué significan las zonas muertas de 1.5 m y 4.5 m?

La zona muerta de evento influye en la separación de eventos reflectivos cercanos, mientras que la zona muerta de atenuación afecta la medición de pérdidas después de un evento.

¿Puede sustituir por completo a un OTDR convencional?

No en todos los escenarios. Es una herramienta portátil útil para última milla y troubleshooting; redes con altas pérdidas, múltiples divisores o análisis avanzados pueden requerir un OTDR con mayor rango dinámico y funciones adicionales.

¿Permite documentar los resultados?

Sí. La documentación de la plataforma indica generación de reportes PDF desde la aplicación y almacenamiento de archivos SOR.

¿Qué conviene validar antes de seleccionarlo?

La compatibilidad de la red con 1610 nm, la pérdida óptica esperada, la cantidad de divisores, la distancia, el tipo de eventos que se necesitan analizar y la compatibilidad del teléfono Android.
