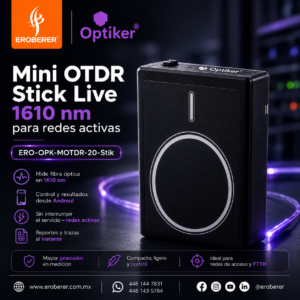

Mini OTDR MOTDR-20 Live 1610 nm 24 dB

ERO-OPK-MOTDR-20-Live El MINI OTDR MOTDR-20 LIVE Optiker es un reflectómetro óptico portátil con pantalla táctil de 4 pulgadas, diseñado para diagnosticar enlaces de fibra óptica en redes FTTx y punto a punto. Trabaja a 1610 nm para realizar pruebas en redes activas compatibles, lo que permite localizar pérdidas, reflexiones, empalmes, conectores, macrocurvaturas o cortes sin depender de un OTDR de formato convencional.

Su rango dinámico de 24 dB y su rango de prueba de 100 m a 40 km lo orientan a redes de acceso, distribución y última milla. Además del OTDR, integra medidor de potencia óptica, fuente de luz estable y localizador visual de fallas, por lo que concentra varias herramientas de campo en un solo equipo.

Características principales

Medición OTDR a 1610 nm en redes activas compatibles, útil para mantenimiento y troubleshooting sin interrumpir el servicio.
Rango dinámico de 24 dB para redes de acceso, distribución, FTTx y enlaces P2P con pérdidas dentro de su capacidad.
Zona muerta de evento de 2.5 m y zona muerta de atenuación de 8 m para interpretar eventos cercanos.
Pantalla táctil a color de 4 pulgadas con modos automático, manual y en tiempo real.
Funciones integradas de OTDR, VFL, OLS y OPM para diagnóstico, identificación y verificación óptica.
Batería de 4000 mAh, almacenamiento para más de 2,000 trazas y diseño portátil para trabajo en campo.

Aplicación

Está dirigido a operadores ISP/WISP, integradores, responsables de planta externa y cuadrillas que necesitan revisar enlaces FTTx, GPON, XGS-PON y redes punto a punto. Puede utilizarse para localizar fallas, medir la distancia a eventos, revisar pérdidas en conectores o empalmes y documentar el comportamiento del enlace.

Los 40 km corresponden al rango configurable del equipo, no a una distancia garantizada para cualquier red. El alcance real depende de la pérdida acumulada, la cantidad y relación de los divisores, los conectores, los empalmes y la condición general de la fibra.

Qué incluye

OTDR con adaptador SC/APC.
Adaptador de corriente AC.
Batería de litio incorporada.
Estuche de transporte.
Certificado de calibración.
Correa de mano.
Guía del usuario.

Preguntas Frecuentes

Preguntas Frecuentes:

¿Puede medir una red mientras está activa?

Sí. El OTDR trabaja a 1610 nm para realizar pruebas en redes activas compatibles. Antes de usarlo debe confirmarse que la arquitectura, los filtros y los componentes de la red admitan esa longitud de onda.

¿Es adecuado para redes GPON y XGS-PON?

Puede utilizarse en redes de acceso FTTx, GPON y XGS-PON cuando la red permite mediciones a 1610 nm. La compatibilidad debe revisarse con la arquitectura y los filtros instalados.

¿Los 24 dB significan que siempre medirá 40 km?

No. Los 24 dB representan la capacidad del equipo para trabajar a través de la pérdida acumulada. Una red corta con varios divisores puede ser más exigente que un enlace más largo con pocas pérdidas.

¿Cómo afectan los divisores ópticos a la medición?

Cada nivel de división reduce la señal que regresa al OTDR. Redes con divisores de alta relación o varios niveles pueden necesitar mayor rango dinámico para identificar correctamente los eventos posteriores.

¿Qué eventos puede ayudar a identificar?

Puede localizar pérdidas, conectores, empalmes, reflexiones, macrocurvaturas, cortes y la distancia aproximada a cada evento. La causa final debe confirmarse con inspección y otras mediciones cuando corresponda.

¿También sirve para enlaces punto a punto?

Sí. Puede utilizarse en enlaces P2P dentro de su rango y presupuesto óptico, especialmente para mantenimiento, localización de fallas y revisión de pérdidas.

¿Qué conector utiliza el equipo?

La configuración estándar documentada para OTDR y OLS es SC/UPC; la opción APC está disponible según configuración. Conviene confirmar el adaptador incluido antes de la compra.

¿Qué funciones incorpora además del OTDR?

Integra VFL de 10 mW, fuente de luz estable a 1310/1550 nm y medidor de potencia óptica. La medición selectiva de potencia en 1490 y 1577 nm es opcional.

¿Permite guardar las mediciones?

Sí. Cuenta con almacenamiento para más de 2,000 trazas, lo que facilita conservar evidencia y comparar mediciones realizadas en distintos momentos.

¿Qué conviene validar antes de seleccionarlo?

La longitud del enlace, la pérdida estimada, la cantidad de divisores, la compatibilidad con 1610 nm, el tipo de conector requerido y si se necesitan funciones opcionales como OPM selectivo o Bluetooth.

Características Técnicas

Características Técnicas:

Característica	Especificación	¿Qué significa en la práctica?
Modelo	MOTDR20-Live	Identifica la variante portátil para medición en red activa.
Longitud de onda OTDR	1610 nm ±20 nm	Permite medir redes activas compatibles fuera de las longitudes habituales de servicio.
Rango dinámico	24 dB	Debe compararse con la pérdida acumulada y los niveles de división de la red.
Zonas muertas	Evento: 2.5 m / Atenuación: 8 m	Definen qué tan cerca pueden distinguirse y medirse eventos consecutivos.
Rango de prueba	100 m a 40 km	Es la ventana configurable; el alcance efectivo depende del presupuesto óptico.
Ancho de pulso	3 ns a 10 μs	Permite equilibrar resolución y alcance según la longitud y pérdida del enlace.
Duración de prueba	5 s a 180 s	Permite ajustar el tiempo de adquisición para mejorar estabilidad y detalle.
Modos de prueba	Automático, manual y tiempo real	Facilita pruebas rápidas, ajustes avanzados y observación inmediata de cambios.
Puntos de muestreo	30,000	Aporta detalle para representar la traza y la distancia entre eventos.
Precisión de distancia	±(1 m + distancia × 3 × 10⁻⁵ + resolución de muestreo)	La exactitud también depende del índice de refracción configurado.
VFL	650 ±10 nm, 10 mW, CW/1 Hz/2 Hz	Ayuda a identificar fibras, continuidad y fallas visibles en tramos accesibles.
Fuente de luz estable OLS	1310/1550 nm ±20 nm; ≥ -5 dBm	Permite realizar pruebas de pérdida junto con un medidor de potencia.
Medidor de potencia OPM	850/1300/1310/1490/1550/1625/1650 nm	Permite verificar niveles ópticos en distintas aplicaciones.
OPM selectivo	1490 y 1577 nm por separado, opcional	Útil para revisar señales PON específicas; debe confirmarse si la unidad lo incluye.
Interfaz óptica	OTDR/OLS SC/UPC; APC disponible según configuración	Debe coincidir con el tipo de conector y adaptador utilizado en la red.
Puerto VFL/OPM	Universal de 2.5 mm	Facilita el uso con adaptadores ópticos compatibles.
Interfaz eléctrica	USB Tipo-C para carga y datos	Simplifica carga, transferencia y conexión del equipo.
Pantalla	Táctil a color de 4 pulgadas	Permite trabajar de forma autónoma sin utilizar un teléfono externo.
Almacenamiento	120 M; más de 2,000 trazas	Permite conservar historial de mediciones y evidencia de campo.
Batería	Litio de 4000 mAh	Proporciona autonomía para trabajo portátil.
Bluetooth	Opcional	Debe confirmarse si la configuración comercial lo incluye.
Entorno de trabajo	-10 °C a +50 °C; 0 a 85 % HR sin condensación	Define las condiciones documentadas de operación.
Dimensiones y peso	85 × 148 × 37 mm / 275 g	Formato compacto para transportar y utilizar en campo.
